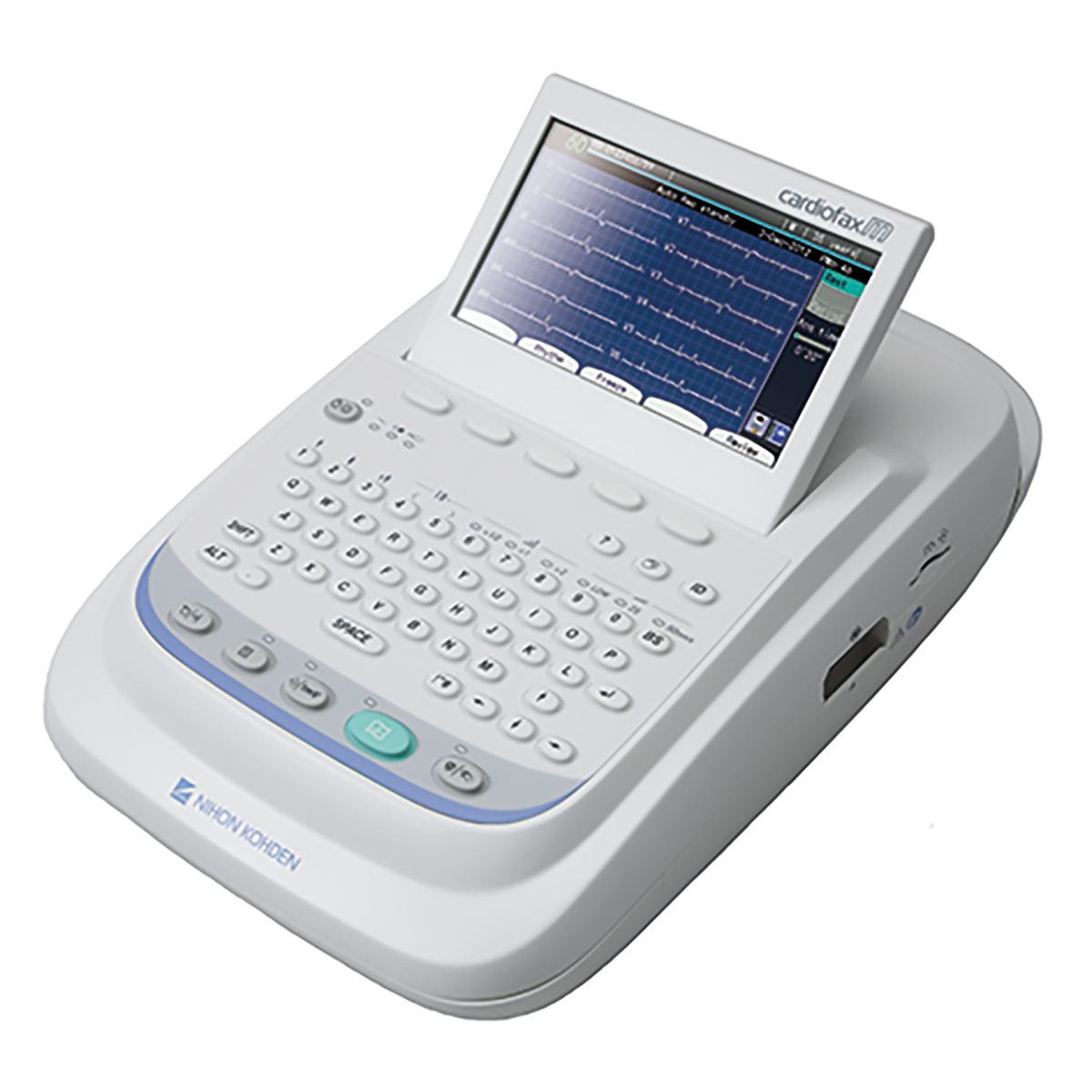

Nihon Kohden cardiofax M ECG-2350 EKG-Gerät – 12 Kanäle
Produktinformationen "Nihon Kohden cardiofax M ECG-2350 EKG-Gerät – 12 Kanäle"
Nihon Kohden cardiofax M ECG-2350 EKG-Gerät – 12 Kanäle
Das Ruhe-EKG gehört in vielen Praxen zur täglichen Routine. Dabei liegt der Patient entspannt, und das Gerät zeichnet die elektrische Herzaktivität auf. Das Nihon Kohden cardiofax M ECG-2350 ist ein 12-Kanal-EKG-Gerät für genau diese Untersuchung. Es vermisst die Kurven und bringt ein Interpretationsprogramm mit.
Ein Kanal ist eine Kurve, die das Gerät gleichzeitig zeigt oder schreibt. Jede Kurve gehört zu einer Ableitung, also zu einem Blickwinkel der Elektroden auf das Herz. Bei 12 Ableitungen liegt das vollständige Standard-EKG vor. Das Interpretationsprogramm wertet die Kurven aus und schlägt eine Einordnung vor. Die ärztliche Beurteilung ersetzt es nicht.
Produktbeschreibung
Der Bildschirm ist ein Farb-TFT-Display mit 7 Zoll Bilddiagonale. Er stellt alle 12 Kanäle zugleich dar. Der EKG-Ausschrieb läuft in Echtzeit mit 3, 4, 6 oder 12 Kanälen. Echtzeit heißt: Die Kurve entsteht auf dem Papier, während sie abgeleitet wird. Die Aufzeichnung startet manuell oder automatisch.
Gedruckt wird auf Z-gefaltetes Thermopapier mit 210 mm Schreibbreite. Z-gefaltet bedeutet, dass die Papierbahn im Zickzack als Stapel liegt. Thermopapier färbt sich unter Wärme, Tinte braucht es nicht. Der Papiervorschub lässt sich auf 5, 10, 12,5, 25 oder 50 mm/s stellen. Langsame Stufen zeigen mehr Herzschläge pro Blatt, schnelle dehnen die Kurve für Details.
Die letzten 3 Minuten aller Ableitungen hält das Gerät im internen Speicher fest. Bis zu 400 EKG-Dateien passen in den internen Speicher. Für mehr Platz gibt es einen SD-Kartenschacht. Auf einer SD-Speicherkarte finden etwa 3.000 EKG-Dateien Platz. Die SD-Karte selbst ist nicht enthalten.
Das Gerät hat zwei USB-Anschlüsse und einen LAN-Anschluss. LAN ist die Kabelverbindung ins Praxisnetz. Darüber sendet das Gerät EKG-Dateien im DICOM- oder ECTP-Format an einen PC. DICOM ist ein verbreiteter Standard für medizinische Bilddaten. So lassen sich EKGs papierlos befunden und archivieren. Kurven, Daten und Analyseergebnisse druckt das Gerät auf Wunsch auch auf einem Netzwerkdrucker aus.
Das Analyseprogramm trägt den Namen ECAPS12C. Es umfasst über 200 Befunde und arbeitet mit 5 Bewertungskategorien. Auch das Brugada-EKG-Muster erkennt das Programm. Dieses Kurvenbild kann auf eine erbliche Störung des Herzrhythmus hinweisen.
Die Patienten-ID wird über die Tastatur eingegeben und darf 20-stellig sein. Alternativ liest ein Barcode- oder Magnetkartenleser die ID ein.
Das Gerät arbeitet am Netz oder mit Batterie. Im Batteriebetrieb läuft es 30 Minuten. Damit ist auch eine Ableitung ohne Steckdose in Reichweite möglich. Die Abmessungen betragen 256 x 128 x 349 mm (B x H x T). Ohne Batterie und Aufzeichnungspapier wiegt das Gerät 4,2 kg.
Als Softwareoption ist das synthetisierte 18-Kanal-EKG synECi18 erhältlich. Synthetisiert heißt, dass zusätzliche Ableitungen rechnerisch aus den gemessenen entstehen. Optional gibt es außerdem einen Gerätewagen und einen WLAN-Adapter für USB. Für die Verwaltung der EKG-Daten steht die Software polaris.one zur Wahl.
Produktvorteile
- 12-Kanal-Farbdisplay mit 7 Zoll
- Ausschrieb in Echtzeit mit 3, 4, 6 und 12 Kanälen
- Speicher für die letzten 3 Minuten aller Ableitungen
- Datenversand per LAN im DICOM- oder ECTP-Format
- Analyseprogramm ECAPS12C mit über 200 Befunden
Technische Daten
- Produkt: Nihon Kohden cardiofax M ECG-2350 EKG-Gerät – 12 Kanäle
- Hersteller: Nihon Kohden
- Display: Farb-TFT, 7 Zoll, 12-Kanal-Darstellung
- Ausschrieb: 3, 4, 6 und 12 Kanäle in Echtzeit
- Papier: Z-gefaltetes Thermopapier, Schreibbreite 210 mm
- Papiervorschub: 5, 10, 12,5, 25 und 50 mm/s
- Speicher: bis zu 400 EKG-Dateien intern, SD-Kartenschacht
- Anschlüsse: zwei USB, ein LAN
- Stromversorgung: Netz und Batterie, Batteriebetrieb 30 Minuten
- Abmessungen (B x H x T): 256 x 128 x 349 mm
- Gewicht: 4,2 kg ohne Batterie und Papier
- Lieferumfang: Standardzubehör und Batterie
Lieferumfang
Das Standardzubehör und die Batterie sind im Lieferumfang enthalten.
Einsatzbereiche
Das Gerät ist für Arztpraxen der Allgemeinmedizin, der Inneren Medizin und der Kardiologie gedacht. Auch in der Funktionsdiagnostik einer Klinik und in der Betriebsmedizin hat es seinen Platz.
